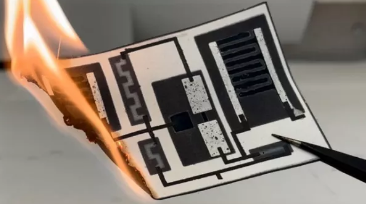

电子产品存在很大的浪费问题,通常被称为 eWaste。然而,最近对集成 Papertronic 技术的研究可能会提供一条远离有毒电子废物反乌托邦的途径。该研究密切关注在一次性电子产品中使用纸张的潜力,首先是纸质印刷电路板 (PCB)。未来学家费萨尔汗认为,这项由纽约州立大学宾厄姆顿分校的研究人员发表的研究表明,一次性纸质 PCB 是一次性电子产品的未来。
纸张是一种价格实惠、易于使用、灵活且可持续的材料,因此是环保 PCB 设计的有力候选者。当前的 PCB 是由玻璃纤维、树脂和金属线的不环保混合物制成的。在打击电子垃圾的努力中,我们必须考虑如何提高电子设备的回收率,并使用适当的可生物降解材料生产更多的一次性电子产品。
论文随附的图表概述了纸质 PCB 创建过程。简而言之,步骤如下:蜡模印刷、纸墨灌注、功能元件丝网印刷、激光切割通孔、添加导电迹线。上述油墨混合使用了导电和半导体配方,能够形成电阻器、电容器和晶体管。据说印刷的“电线”和组件与放置它们的纸一样柔韧。
我们已经暗示纸质 PCB 不适用于纸质主板或纸质显卡。相反,预计一次性纸质 PCB 将用于无线传感器网络和一次性物联网 (IoDT)。这些设备目前用于评估人类健康、监控环境条件、物流和货运跟踪解决方案、食品和杂货监控系统以及军事监控或交付系统。应该注意的是,基于纸质PCB 的设备需要额外的包装护理,因为它们易受湿度影响,影响有效使用和保质期。水损坏已经是传统电子产品的一个问题,但在涉及纸质 PCB 的地方可能会非常混乱。
