Nvidia 的 GeForce RTX 4080 FE 为相机摆姿势

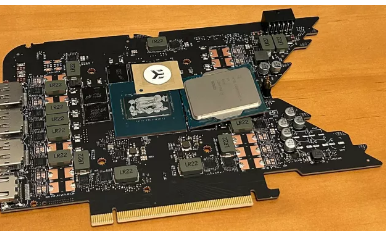

著名泄密者@KittyYYuko发布了 Nvidia 即将推出的 GeForce RTX 4080 Founders Edition 显卡以及该公司的 AD103 图形处理器的第一张印刷电路板图像。虽然 GeForce RTX 4080 FE 的 PCB 类似于GeForce RTX 4090 FE的 PCB ，但两种设计之间存在显着差异。

就像 Nvidia 的 Founders Edition 显卡的设计相似，该公司的印刷电路板的设计也是如此，因为它们使用相似的冷却系统。GeForce RTX 4080 FE 和GeForce RTX 4090 FE PCB的设计也相似，两块板使用相同的 12VHPWR 辅助电源连接器。但由于前者的显卡额定功率为 320W，而 RTX 4090 FE 的功耗高达 450W，因此 RTX 4080 FE 的功率级和电容器更少。此外，由于 AD103 GPU 具有 256 位内存接口，而 AD102 处理器具有 384 位内存总线，因此 RTX 4080 FE 使用较少的美光 GDDR6X 内存芯片。

AD103 GPU 基于Ada Lovelace架构，与 AD102 处理器相比要小得多。这并不奇怪，因为 AD103 包含 459 亿个晶体管，芯片尺寸为 378.6 mm^2，而 AD102 包含 763 亿个晶体管，芯片尺寸为 608.5 mm^2。由于 AD103 芯片相对较小，因此它的侧面也没有金属框架。

由于 Nvidia 的 GeForce RTX 4080 Founders Edition 尚未正式发布，@KittyYYuko不得不在板上放置 CPU 和 EKWB 贴纸，以隐藏可以识别卡来源的某些细节。这当然隐藏了 GeForce RTX 4080 FE 的电源相位数量，但由于该产品定于下周上市，我们将尽快了解这些信息。
