铜组件可以替代某些高速服务器应用中的光纤

铜组件可以替代某些高速服务器应用中的光纤Molex的BiPass电缆组件可以以高达112 Gbps的速度用于交换机到服务器的连接在服务器和其他计算系统的千兆位速度的持续推动中，铜缆布线有时已被注销。现在尤其如此，因为工程师的速度为每秒112吉比特(Gbps)。但在最近的DesignCon 2019展会上，Molex公司展示了一种电缆组件，可以使超大型数据中心在交换机，路由器和服务器的某些112 Gbps应用中采用铜缆而不是昂贵的光纤。

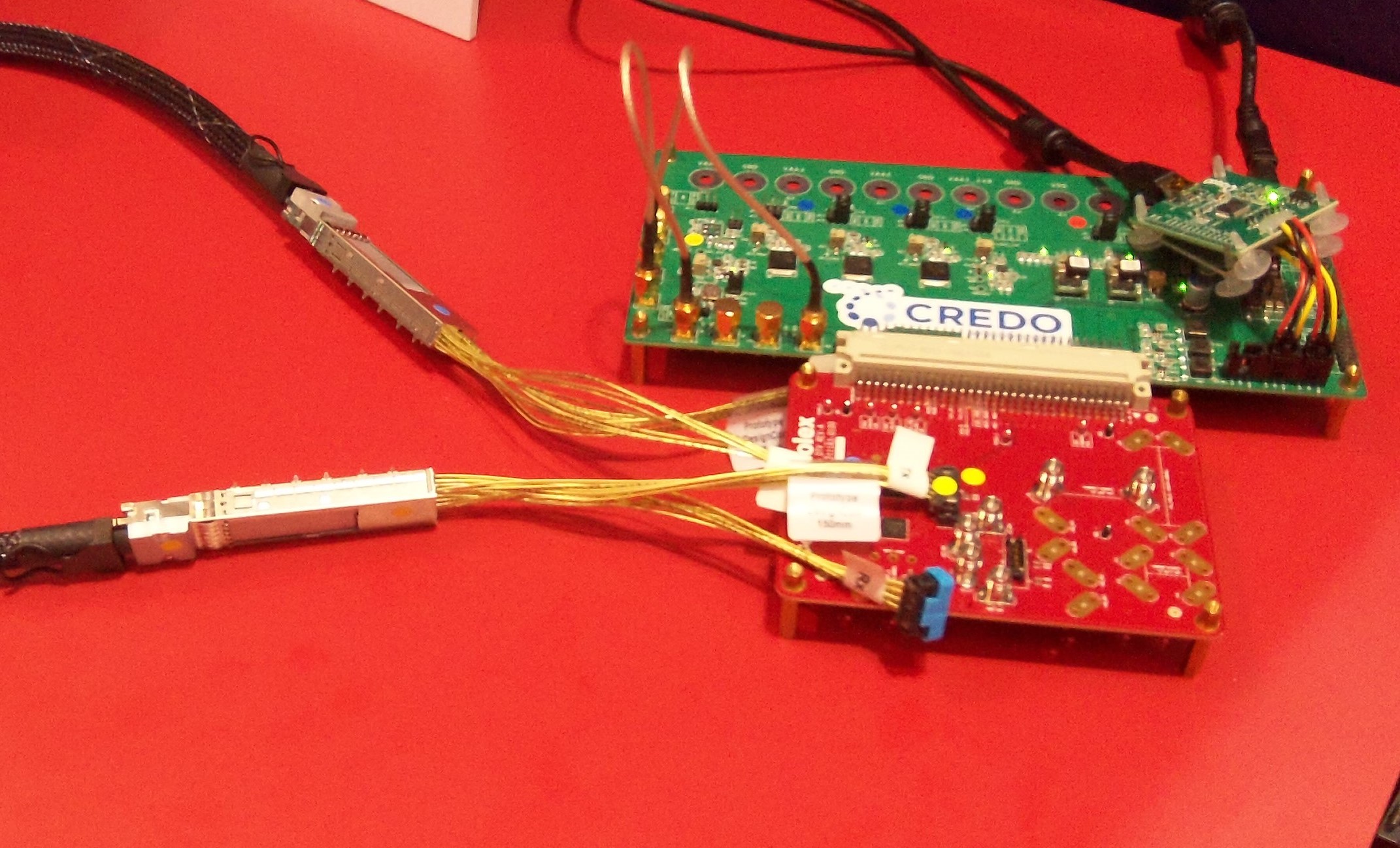

电缆组件称为BiPass，它将信号直接从交换机中的ASIC芯片路由到服务器前面板I / O，而无需通过通常位于它们之间的印刷电路板。“因为它消除了你(否则)通过印刷电路板所带来的大量损失，现在你可以走到2.5米到3米之间，突然之间，无源铜缆仍然是可行，“Molex新产品开发经理布伦特哈特菲尔德告诉设计新闻。“与此同时，你不需要使用光纤，而光纤价格要贵得多。”

BiPass通过采用双轴铜缆组件(即双轴同轴电缆)来实现这一目标。Hatfield表示，所谓的“twinax”组件在信号完整性方面具有固有的优势。“同轴电缆或双轴电缆比印刷电路板材料具有更高的性能，”他告诉我们。“情况一直如此，而且它已被普遍接受。”

从本质上讲，双轴作为开关印刷电路板周围的分流器，可能是“有损耗”，哈特菲尔德说。“随着速度的提高，印刷电路板材料往往会越来越难以传输信号，”他说。“它们中有很多痕迹，痕迹可能会很长。因此，当你到达前面板I / O时，你可能会失去信号。“

过去，工程师通过更换电路板材料或添加信号“重新定时器”或采用光纤来处理这些信号完整性问题。然而，新的板材可能很昂贵。所以可以重新计时器。此外，重新计时器可能消耗大量电力。光纤在许多方面都是一个很好的解决方案，也可能非常昂贵。

哈特菲尔德说：“推动这一切的重要因素是经济学。”“一个好的经验法则是，如果你想要一个光学解决方案，它将比铜的价格贵七到十倍。”

Molex实际上在2017年推出了BiPass解决方案，预计将有56 Gbps的速度需求。哈特菲尔德表示，现在56 Gbps正在崛起，而且业界已开始寻求下一步112 Gbps，BiPass概念开始受到关注。一些客户正在考虑该技术，不仅用于交换机到服务器的连接，还用于服务器的其他部分。

“在我们达到每秒1吉比特之后，人们虽然已经达到断点，但我们必须转向光纤，”哈特菲尔德说。“然后我们达到25千兆位，后来达到56吉比特，他们说，'没办法;物理定律不会允许它。但在这里我们处于112，铜仍然可行。“

高级技术编辑Chuck Murray已经撰写了35年的技术文章。他于1987年加入设计新闻，涵盖电子，自动化，流体动力和汽车。
