Jacksonville Jaguars的新实践设施展示了计算设计的力量

2019-07-15 16:26:57 编辑: 来源:
导读 项目团队使用Revit,Rhino,Grasshopper,Kangaroo和许多其他软件应用程序来设计和构建这个超级复杂的体育和娱乐设施。该设施的屋顶由3,000

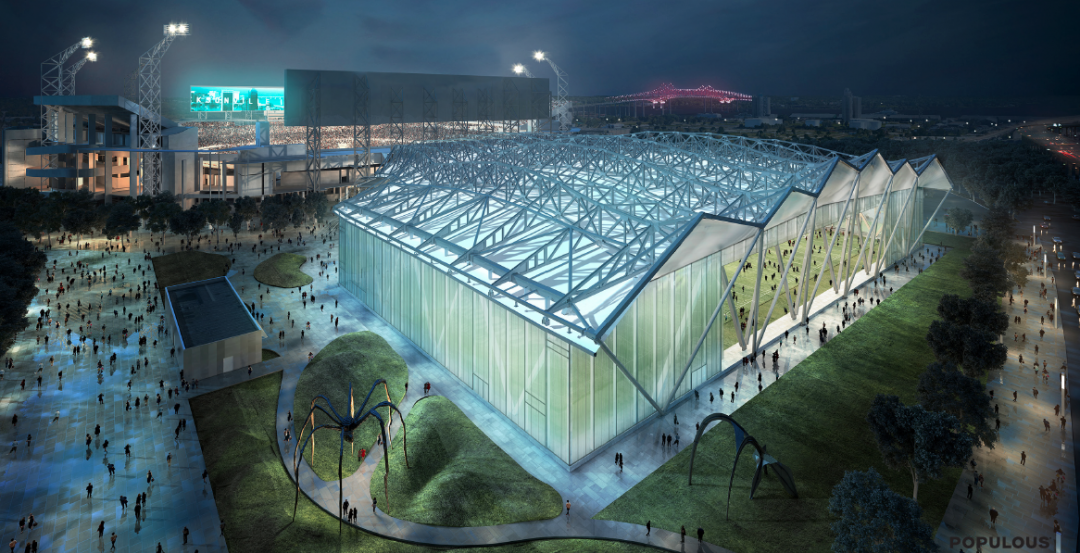

项目团队使用Revit,Rhino,Grasshopper,Kangaroo和许多其他软件应用程序来设计和构建这个超级复杂的体育和娱乐设施。该设施的屋顶由3,000吨支撑PTFE膜的结构钢组成。PTFE织物悬挂在430英尺长的结构钢桁架上,支撑一系列结构钢V型柱。设计建筑师Populous设计屋顶形状,然后与Walter P Moore合作创建屋顶结构并将其细分为桁架。所有图像和效果图都由Populous提供

灵感来自城市令人着迷的河口和桥梁,跨越圣约翰河并构成NFL杰克逊维尔美洲虎的家庭设施,每日广场,美洲虎新的6000座位圆形剧场和94,000平方英尺的室内练习场,其特色归功于赢得冠名权的本地便利店连锁店。

然而,圆形剧场的设计并不方便。这座160,000平方英尺的建筑是一座看似复杂的建筑,其最复杂的特征是一个起伏的屋顶。遍布全球的数百名AEC专业人员使用了一系列令人眼花缭乱的3D和4D软件程序来创建和构建这一标志性设计元素。

屋顶由3,000吨结构钢组成,支撑PTFE膜。PTFE织物悬挂在430英尺长的结构钢桁架上,这些桁架位于一系列结构钢v柱上。屋顶将钢梁与PTFE膜连接起来,PTFE膜放置在结构的下面 - 这是以前从未做过的事情。

根据Populous的说法,这样做是为了保持建筑物的建筑的连续性与杰克逊维尔的桥梁相关,从外部可见。由于直角在自然界中很少见,而在河流方面几乎不存在,因此屋顶 - 事实上,整个结构 - 被设计成使得它没有一块垂直于另一块的钢。

创建和实施这种河流设计是有预谋,计算和设计的,以完全按照它的方式组合在一起。但是如果不使用像Grasshopper,Rhino和Revit这样的软件,那么屋顶就不可能在五个月内完成。

使用蚱蜢来检查结构的设计并计算屋顶织物从侧面吸入屋顶并减少悬垂所需的减少量。通过允许团队轻松确定哪些成员在滚动成员与直接成员之间提供更强的影响,Grasshopper还帮助纠正了轧制钢计划的延迟。

Rhino对Revit的工作流程帮助团队发现屋顶几何形状需要在屋顶和大厅的交叉点进行修正。此工作流程允许构建团队尽早定位交叉点并在构建进度太远之前更正几何体,从而节省时间和金钱。

来自美国(堪萨斯城,洛杉矶,纽约和杰克逊维尔),英格兰和新西兰公司的数百名专业人士参与了该项目。为了避免浪费时间,Populous最大化其3D模型和可用软件,以创建一个可由承包商,钢铁制造商和安装工共享的模型。

人口稠密的结构工程师和设计团队成员Walter P Moore从一开始就知道“需要一个嵌入式和非传统的设计和文档策略才能在12个月的施工进度中提供复杂的项目,”AIA的Thom Chuparkoff说。 LEED AP,Populous的首席项目经理。

Populous和Walter P Moore在整个项目中同时实施,共享和测试了Grasshopper,Dynamo和Revit。这个过程允许设计自动化和迭代,以满足施工经理的需求和分包商的时间表。

随着项目的进展,Grasshopper和Revit模型被转移到Tekla软件中,从而允许设计和施工团队之间的协作。Populous,Walter P Moore,Hunt Construction Group,Danis Building Construction,Banker Steel和Structurflex能够同时使用相同的设计和制造模型来推进建筑设计和细节设计。

“Walter P Moore和Populous负责Tekla模型创建高级物料清单模型,他们将其交给Banker Steel进行制造和装配,”Chuparkoff说。然后,Banker Steel能够使用Walter P Moore将自己的模型用于车间图纸部分。这节省了制造和安装的时间。

在建筑领域,工作流程使设计和施工过程变得模糊。“通过在建筑师和结构工程师之间尽早实施Rhino,我们能够继续保持模型关系,并将工作流程扩展到钢结构和细节设计中,”Chuparkoff说。

他说,尽管结构非常复杂,但RFI日志总计不到300个来自该领域的项目相关问题。所使用的众多软件程序可以使项目在所有团队成员之间进行组织,更新和分发,无论他们身在何处。

Daily's Place举办了第一场活动5月27日。家乡乐队Tedeschi Trucks在新圆形剧场举行了第一场音乐会,美洲虎队老板Shadhid Khan称之为“标志性”。

用于Rhino的Grasshopper与Lunchbox插件一起使用来创建Daily's Place的屋顶结构。

软件有助于揭开项目复杂性的神秘面纱

以下是Daily's Place中使用的软件程序如何帮助简化复杂的项目:

Rhino和Revit被用作项目的主要几何建模程序。屋顶和皮肤在Rhino中建模,对于复杂几何体而言,它被认为更具动态性。Rhino也是整理数字模型和协调团队之间的通用媒介,用于面料和钢材的接口和碰撞检测。它还用于研究织物表面的积水和排水。Revit用于所有其他几何形状和完整的施工文档。

Rhino的Grasshopper与Lunchbox插件配合使用,以构建屋顶表面并将结构细分为桁架。屋顶形状由Populous设计;然后草蜢脚本与Walter P Moore共同创作屋顶结构。

使用Grasshopper脚本将点数据写入Excel文件,以将几何体从Rhino传输到Revit以进行协调和记录。然后,Dynamo用于将数据拉入Revit以使用自适应组件构建本机几何体。由于Walter P Moore正在设计结构,Populous使用此工作流程来表示Revit模型和图纸中的结构。

Kangaroo是Rhino-Grasshopper的找形插件,用于工作的早期阶段,以快速研究设计意图。随着程序性和功能性指令改变屋顶形式,可以更新结构。脚本的基本输入是13条输入曲线,可以在Rhino中手动调整。

GSA和SAP软件的结构分析组件一前一后用于研究结构钢和织物。这些程序通过Walter P Moore开发的定制开发插件帮助分析结构钢框架,该插件使用Grasshopper作为主要界面。

Tekla用于通过3D模型与钢铁承包商沟通全钢包装和连接细节。这实现了从CD到商店图纸和制造的无缝过渡。
